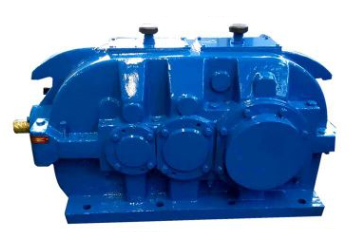

硬齿面圆柱齿轮DCY系列减速机

简介—— 此系列包括:DCY160,DCY180,DCY200,DCY224,DCY250,DCY280,DCY315,DCY355,DCY400,DCY450,DCY500,DCY560,DCY630,DCY

联系电话:138-0520-3913138-0520-3913

详情内容/ Content details

手机扫一扫

此系列包括:DCY160,DCY180,DCY200,DCY224,DCY250,DCY280,DCY315,DCY355,DCY400,DCY450,DCY500,DCY560,DCY630,DCY710,DCY800

一、概述
    硬齿面减速器主要包括平行轴系列和垂直轴系列,平行轴减速器是按标准(GBl9004—88))生产,产品经优化设计,具有国际八十年代先进水平,它主要包括ZDY(单级)、ZLY(两级)、ZSY(三级)和ZFY(四级)四大系列,垂直轴减速器是按标准(JB/T9002—1999)生产,用于输入轴与输出轴呈垂直方向布置的传动装置,它主要包括DBY、DCY和DFY三大系列。

1.性能特点
(1)中心距,公称传动比等主要参数均经优化设计,主要零、部件互换性好。
(2)齿轮均采用优质合金钢经渗碳、淬火、而成,齿面硬度达HRC54—62.
(3)体积小、重量轻、精度高、承载能力大、效率高,寿命长,可靠性高、传动平稳、噪音低。
(4)一般采用油池润,自然冷却,当热功率不能满足时,可采用循环油润滑或风扇,冷却盘管冷却。

2、应用范围
(1)输入转速一般n、≤1500r/min
(2)齿轮传动圆周速度不大于20米/秒。
(3)工作环境—40~50℃,女口果低于0℃,启动前润滑油应预热至0℃以上,本减速器可用于正反两个方向运转。
(4)可广泛用于冶金、矿山、化工、建材、起重、运输、纺织、造纸、仪器、塑料、橡胶、工程机械、能源等工业部门。

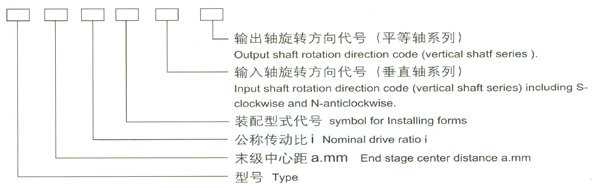

3、标记示例

二、  选用方法
1、已知参数和条件
原动机名称,功率P1= kW  转速n1=r/min
工作机名称.功率P2= kW  转速n2=r/min
要求的传动比i=n1/n2
每天工作小时数  h,每小时启动次数  次,每小时运转周期  %,
负荷特点(平稳、冲击、严重冲击),可靠度要求(一般、较高、高)

2、按额定功率选择规格型号
   平等轴系列齿轮箱的公称输入功率PA(表9—20)按载荷平稳,每天工作时间小于或等于10h,每小时启动不超过5次,允许启动转矩为工作转矩的2倍,单向运转,单对齿轮的接触强度安全系数约为1,失效率概率小于或等于1%等条件计算确定的。齿轮箱双向运转时,需视情况将PN乘上0.8—1.0的系数,当反向载荷大,换向频繁、选用的可靠度系数KR较低时,系数取较小值,反之取较大值。
所选齿轮箱的额定功率必须满足:Pc=P2KAKsKR≤PA
式中:
Pc=计算功率
P2=工作机功率

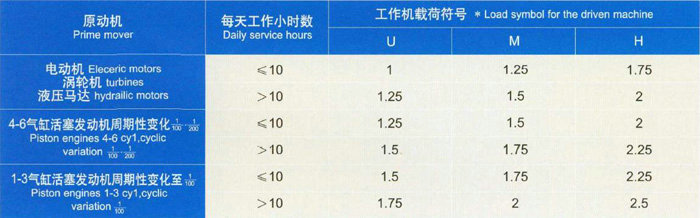

KA—使用系数,见表1

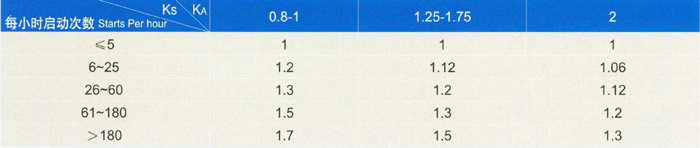

Ks—启动系数,见表2


KR—可靠度系数,见表3



3、按许用热功率校核
   平等轴系列齿轮箱的许用热功率P,适用于环境温度20℃,每小时100%连续运转和功率利用率(P2/p1·100%)为100%的情况.条件不同进,须进行修正。
所选齿轮箱应满足:Pct=P2KtKwKP≤PT

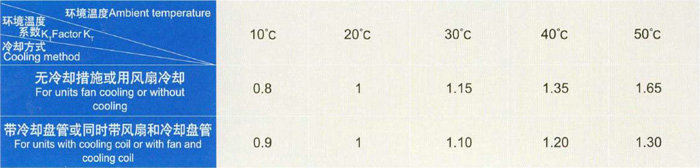

式中 Pct—计算热功率 KT—环境温度系数,见表4


Kw—运转周期系数,见表5

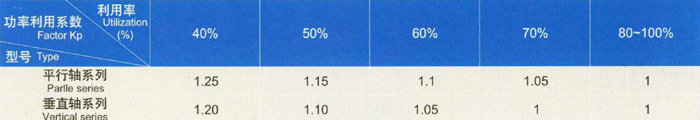

KP—功率利用系数,见表6


4、 校核、  轴伸部位承受的径向载荷

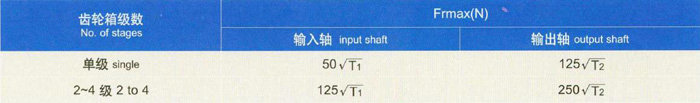

齿轮箱的输入轴和输出轴中间部位承受的径向载荷F1r应低于表7的数值。


5、选用举例
   例1:选一链条输送机用圆柱齿减速器。已知:电动机功率P1=350kw,链条输送机功率P2=300KW,公称传动比i=4.5,每天工作8h,每小时启动3次,环境温度50℃,每小时运转周期为100%,要求有较高可靠度,装配型式I型,输出轴为逆时针旋向,输入轴轴伸中部作用的径向为力100 N。
解:a.确定齿轮轴箱的规格
由表8查得链条输送机载荷代号为M,查表1,KA=1.25,查表2,Ks=1;查表3,KR=1.6;
因此:Pc=P1·KA·Ks·KR=300×1.25×1×1.6=600(kW)查表9,ZDY型规格为355齿轮箱的公称功率PA=738kW>Pc,
b.校核热功率
在给定条件下,查表4,KT=1.65;查表5,Kw=1;由功率利用率
P2/PA×100%=300x738x100%=41%;查表6,  KP=1.25;因此:Pct=P2·KT·Kw·KP=300×l.65×1.25=619(kW)
    查表10,规格为355,没有冷却措施时许用功率PG1=320kW,不能满足散热要求,改为带盘装管冷却或循环油润滑许用功率P2G=790kW,再查表4,Kr=1.3,Pct=300×1.3×1×1.5=448(kW)<P2G
C.  校核所承受的径向载荷
输入轴轴伸中部允许的*大载荷为:Frmax=50√T1=50×√9549×PA/n1=50×√9549×738/750=4846N>1000N
经上述计算,确定所选齿轮箱的代号为ZDY355-4.5-I。
    例2:选一台皮带输送机用圆锥圆柱齿轮减速器。要求输出轴为空心轴。已知:电动机功率P1=40kW,转速n1=1500r/min,公称传动比i=40,皮带输送散料,功率未作详细计算,略小于电机功率,每天工作8h,每小时启动次数少于3次,安装于大车间内,散热条件好,环境温度30℃,装配型式I型,输出轴旋向为顺时针方向,要求较高可靠度。
解:a.确定齿轮箱的规格。
    由表8查得散料皮带输送机的载荷为M,查表1,KA=1.25;查表2,Ks-1,查表3,KR=1.56.以电机功率代工作机功率,P2=40KW,因此:
 Pc=P2·KA·Ks·KR=40×1.25×l×1.56=78KW.
    查表10,选DCYK280,公称为98KW。实际可靠度系数  KR=PA/(P2·KA·Ks)=98/(40 x 1.25×1)=1.96
b.校核热功率
    在给定条件下,查表4,KT=1.15;查表5,Kw=O.94,由功率利用率P2/KA×100%=40/98 ×100%=41%,查表6,KP=1.2;
因此   Pct=P2·Kt·Kw·Kp=40×1.15×0.94×1.2=52KW
    查表20,DCYK280齿轮箱安装于大车间时的许用功率为91KW>Pct经上述计算,确定所选齿轮箱代号为DCYK280—IS.

三、速器的承载能力

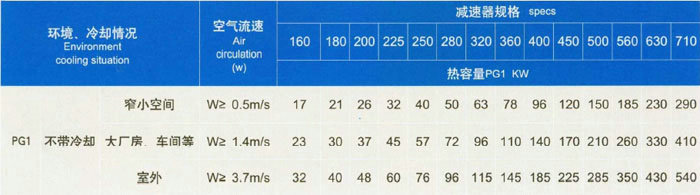

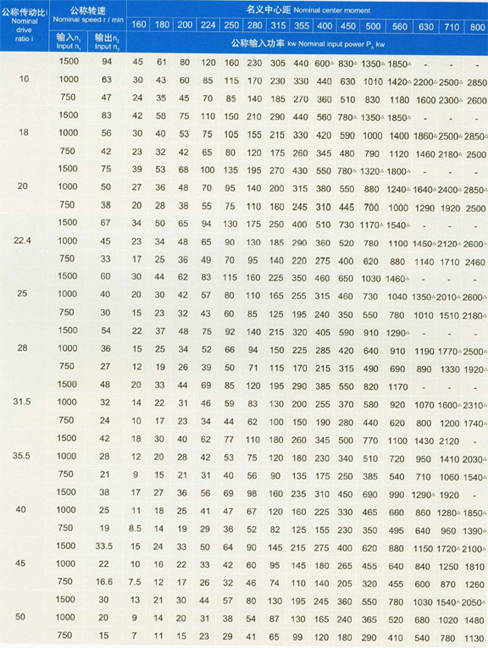

6.DCY、DCYK型减速器公称功率PA见表19,热功率PGl见表20。


热容量表


四、规格及基本参数

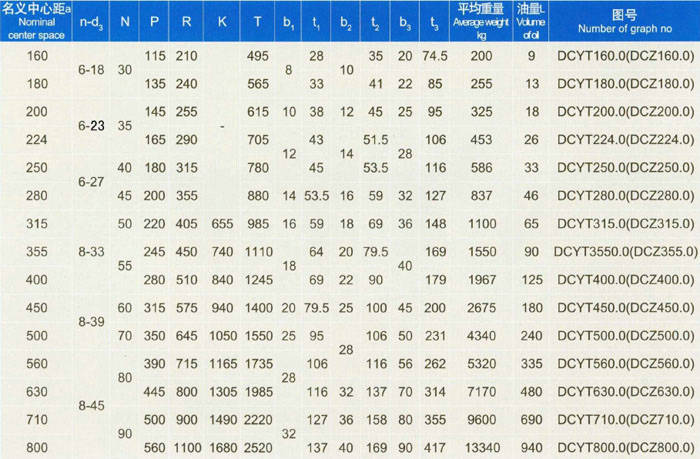

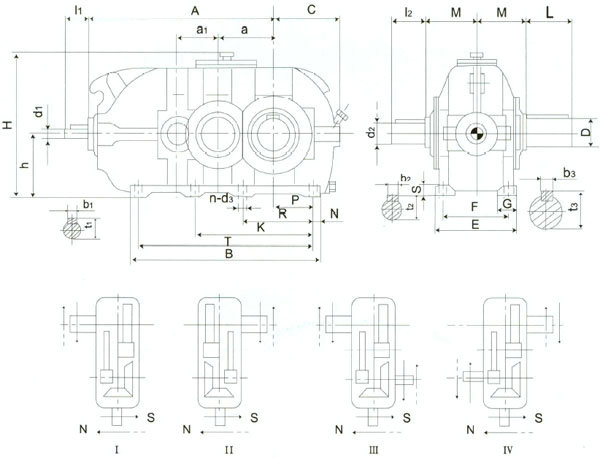

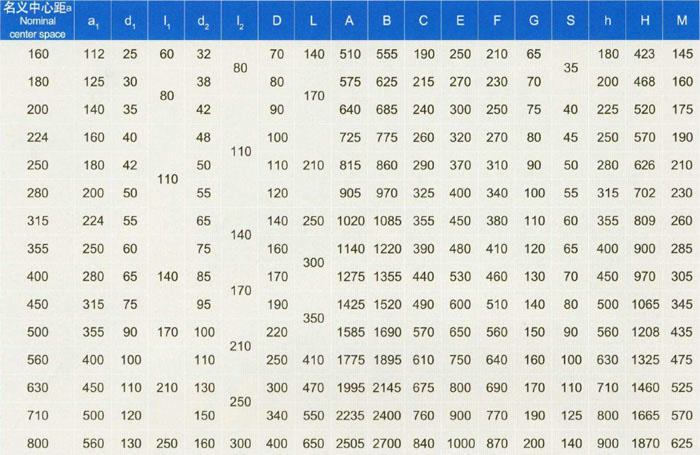

7、DCY,DCZ减速器的装配型式及外形尺寸见图7,表27
